各行各業的測量領域中，都會運用到雷達物位計，因為其獨特的優勢，還因為其精準性很好，但是如果精準性受到的影響，就會將產品的效果大打折扣，所以我們在焊接方面需要多多注意。 為了不影響雷達物位計測量的精準性，大家最應該首先考慮到的就是被測介質的腐蝕以及粘附性對產品的影響，這就需要保證測量范圍的終值至少要與距離天線尖端保持100mm。除此之外，還需要關注一下三方面：1、處于過溢保護的原則，可定義一段安全距離附加在盲區上。2、雷達物位計的測量范圍的最小值與天線有一定關系。3、泡沫既可以吸收微波又可以將其反射，隨著濃度的不同在某些條件下也是可以進行測量的。另外，由于雷達傳感器是可以通過導波管或旁通管來進行測量的，因此測量管的內壁必須是平滑的。 廣大客戶朋友們應盡可能的使測量管的內徑需要與喇叭口的直徑相符，如果長度不夠的話，也可通過預先焊接的法蘭盤或焊接頭延長測量管。 同時要非常注意的是，在焊接的時候，不能產生凹凸點，并且焊接不能穿透管壁，否則就會產生很強的虛假回波，使雷達物位計測量的準確度受到影響。
發布時間:
2020
-
06
-
04
瀏覽次數：196
雷達液位計具有高精度、壽命長、低維護，高性能等優點。應用行業廣泛，可以在高溫、高壓、蒸汽、真空及高粉塵等惡劣環境中進行連續測量。但是不同環境下選擇的雷達液位計型號不同，使用的天線也不相同。下面介紹常用幾款天線雷達種類：雷達液位計棒式天線適合測量液體，具有腐蝕性的介質，測量最大距離可達20米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。雷達液位計喇叭口天線26G 高頻雷達式物位測量儀表，輸出４~２０ｍＡ模擬信號， 測量最大距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。雷達液位計拋物面天線這是推出的新型天線，多用在高頻發射的雷達，非常適合測量目標和繞過障礙物進行測量。26G 高頻雷達式物位測量儀表，輸出４~２０ｍＡ模擬信號， 測量最大距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。透鏡雷達液位天線發射較窄的微波脈沖，經天線向下傳輸。測量最大距離可達70米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。雷達液位計套管天線套管對雷達波有聚...
發布時間:
2020
-
06
-
03
瀏覽次數：280
智能雷達物位計與高頻雷達物位計都屬于非接觸式測量，微波信號通過天線發射與接收。天線可以有各種類型：絕緣棒式、錐形嗽叭式、拋物面式。絕緣棒天線通常用聚四氟乙烯、聚丙烯等高分子材料制成，耐腐蝕性能較好，可用于強酸、堿等介質。但微波發射角較大(約30°)，對于罐內結構較復雜的情況，干擾回波會較多，有時調試較復雜。6.8GHz智能雷喇叭天線與26GHz嗽叭直徑及頻率的對比見下表：微波頻率 6.8GHz C 波段 26GHz K 波段天線尺寸/mm φ96 φ146 φ196 φ242 φ46 φ76 φ96 φ121波束角(°) 30 20 16 14 18 12 8 6在同頻率下，錐形喇叭直徑越大，發射角越小。拋物面天線發射角最小，約4°,但天線尺寸更大。如果用C波段，直徑達φ242，開孔尺寸要≥250mm，安裝使用不太方便。發射角小，微波能量集中，可測較遠距離(或較低介電常數的物料，也能有較強回波)，由于波束范圍小，干擾回波少，可以測量較狹的料倉。
發布時間:
2020
-
06
-
01
瀏覽次數：303
四大誤差原因 作為一種常見的測量工具，雷達料位計在測量的過程中，會出現各種各樣的問題，所以肯定會有誤差的存在，下面雷達物位計廠家來介紹一下引起誤差的原因在哪? 1 測量死區雷達料位計在測量中輸出是4～20mA的電流，由于被測液體本身和探頭的原因，在它測量中有兩個死區，分別為上死區和下死區。上死區液面到上參考點之間能測到的最小距離，大約0.1~0.5m;下死區是在探頭的底部，隨著儲罐內真實液位變化，測量結果沒有變化的一部分。 2 被測液體所造成的誤差在測量介位時，要求上面液體的介電常數必須比下面大10，如果相差不大的話，就會變成波型。還有一種情況，就是當上層液位厚度很低時，測量時，由于液位和介位所用時間基本相同，會使產生返回的兩個信號疊在一起，影響測量的結果，測量時產生的波形圖如圖6所示。 3 被測量的液體粘度過大液體有很高的粘性，這樣的液體很可能附著在探頭上，影響信號的傳遞，使測量產生誤差，如果粘度更大時，會將雙纜的探頭連在一起，所以，一定要對探頭定期清洗。 4 雷達料位計本身產生誤差雷達料位計采用的是導波雷達技術，它不受壓力、溫度、濕度等環境條件的影響。本身的原因使測量產生誤差大部分來自于現場的安裝。精誠瑞博工程師們?yōu)槟獯鹨苫?，歡迎致電~
發布時間:
2020
-
05
-
29
瀏覽次數：381

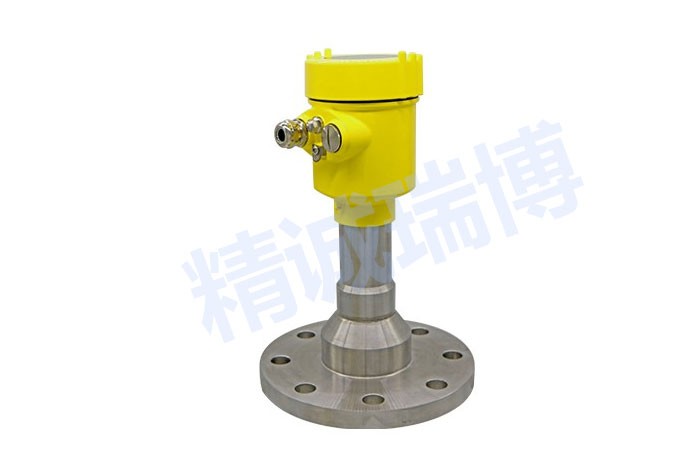

雷達物位計可對不同料位進行連續測量，適用于高溫、蒸汽、高粉塵及揮發性氣體等惡劣環境，廣泛應用于能源、冶金、石化、建材等行業。雷達物位計的主要技術指標達到或優于國內外同類產品，安裝調試簡便，可以單臺使用，也可組網使用。除了以上介紹的性能，雷達物位計還具備信號處理優勢，下面具體對其及相關因素進行介紹。1、在雷達物位計安裝和投用后，應用場合的空間表面情況是在不斷變化的。以反應罐為例，化工過程需要測量的介質是多種多樣的，進料時液面會有變化，如物料黏附、罐體內表面的物理或化學特性變化等，這些變化不可避免地會影響反射信號的強度。2、雷達物位計測量的液面也有多種情況變化，在不同的情況下，信號的多次反射情況會發生變化。如靜止時是鏡面;液位變化時表面會產生波動;有時可能會有泡沫的存在。3、當雷達物位計測量液面的高度不同時，其測量空間形狀在不斷變化，信號的反射和震蕩情況也不同。特別是當測量的空間有曲面時，如球形容器、拱頂罐或臥式橢圓罐時，由于曲面對電磁波有聚焦作用，液位的高度變化對反射的影響更大。4、在某些應用現場的介質也會直接影響到雷達物位計的雷達波發射和接受，一方面表現在對天線的影響上：如蒸汽冷凝在天線表面，物料結晶在天線表面。另一方面罐內介質的揮發或霧化，也會影響雷達波的傳播，進而對測量產生影響。5、雷達物位計的應用場合往往是局限的狹小空間，而不是開放的巨大的空間。雷達物位計發射的信號是電磁波，...
發布時間:
2020
-
05
-
27
瀏覽次數：517
因雷達料位計沒有什么可動部件，所以維護極少，但在長期使用后，需要校準，或出現小小的故障，對于這些故障，用戶只要及時解決便可繼續使用1、如果液位在適用范圍內發生報警的話，那么應將：a.液位下降至低于安全距離，報警將立即消失； b.初始調試罐為全空時出現此報警，可通過干擾抑制來排除。 2、容器中有干擾回波時，應： a.檢查液位計的安裝是否正確，排除安裝干擾；b.可通過固定目標抑制來排除。3、如果輸出的電流始終為4mA且無錯誤報警的話，那么應檢查輸出是否為0。4、如果表頭堵塞, 同時顯示滿罐的話，那么應對比其參數設置, 如果確定參數正確, 就要做一遍空罐譜就可解決
發布時間:
2020
-
05
-
26
瀏覽次數：641
雷達物位計的工作原理是：產品天線發射較窄的微波脈沖，在經過天線向下傳輸，微波接觸到被測介質表面后被反射回來；再次被天線系統接收，將其傳輸給電子線路部分自動轉換成物位信號。在這個過程中，因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的。在雷達物位計進行測量的過程中會因為各類因素，包括內部儀器產品自身緣由及外部環境、介質等原因，造成最終的測量不準及誤差。下面剖析其產生的緣由。 1 內部緣由-雷達物位計自身產生的誤差因為雷達物位計的使用者不可能都是專業技術人員，在安裝及使用時都會使產品自身就不精準，從而出現誤差。而且雷達物位計是采用導波雷達技術，不會受到溫度、壓力、濕度等環境條件的影響，所以大部分的原因是人為造成。 2 外部緣由—使用過程中儀器出現的問題1、被測液體造成誤差因為雷達物位計在測量界位時，要求上面的液體的介電常數必須比下面的大10，當相差不大時就會變成波型。而當出現上層的液位厚度很低的情況，因為液位和界面所用時間基本相同，產生返回的兩個信號可能會疊在一起，影響最終測量結果。2、出現測量盲區雷達物位計在測量中輸出電流是4~2mA，但是由于被測液體本身和探頭的原因，測量中有兩個盲區，分別為頂部盲區和底部盲區。頂部盲區頁面到上參考點之間能測到的最小距離大約是0.4~0.5米；底部盲區是在探頭的底...
發布時間:
2020
-
05
-
22
瀏覽次數：412
